SDWAN云平台使用
https://boss.netsxz.com/login 帐号请联系商务开通。
该系统内所有账号的默认初始密码为:123456,请登录后及时修改。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器1.fw_.png)
浏览器要求:Google Chrome、Firefox内核,IE9以上。
- 1.1 政企
自己企业的总部和分部信息。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器2.fw_.png)

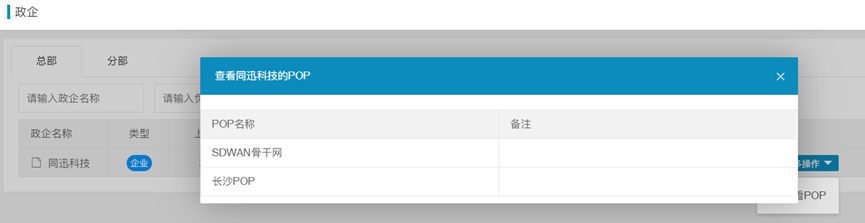

更多操作可查看相关服务。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器3.fw_.png)
- 1.2 CPE管理

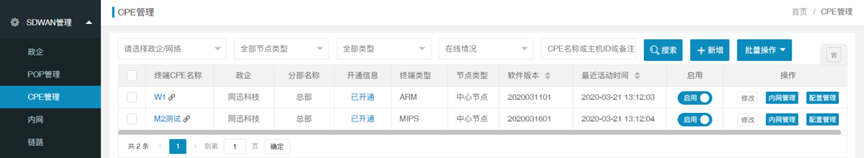

企业所有的终端盒子均展示在此栏。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器4.fw_.png)
- 1.2.1 CPE信息

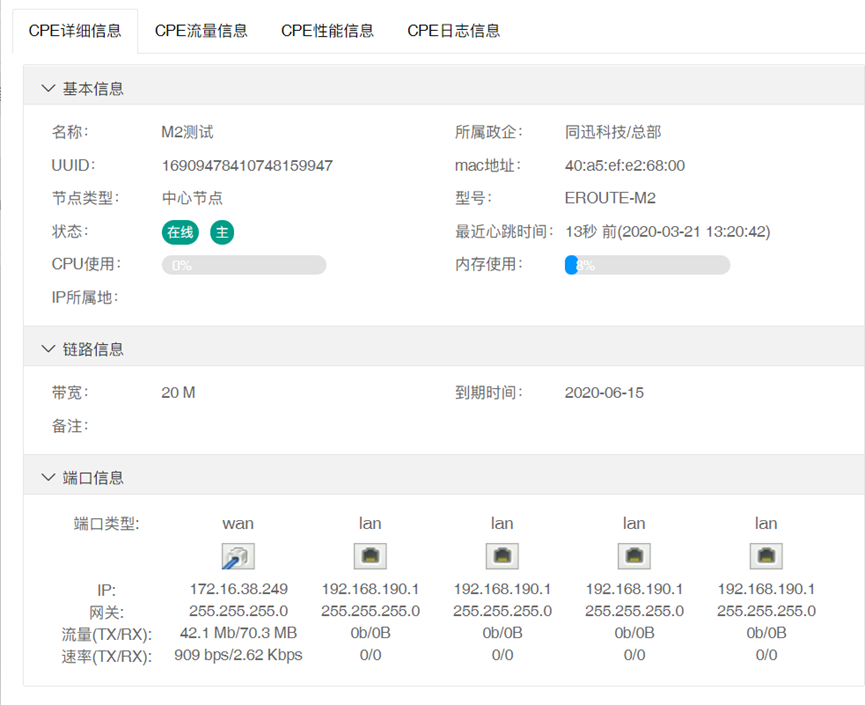

单击CPE名称右侧弹出CPE详细信息(udid、状态、mac、CPU、IP归属、链路、端口信息等)。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器5.fw_.png)
CPE流量信息,可显示当前CPE实时速率。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器6.fw_.png)
CPE时延和心跳,为到POP点时延。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器7.fw_.png)

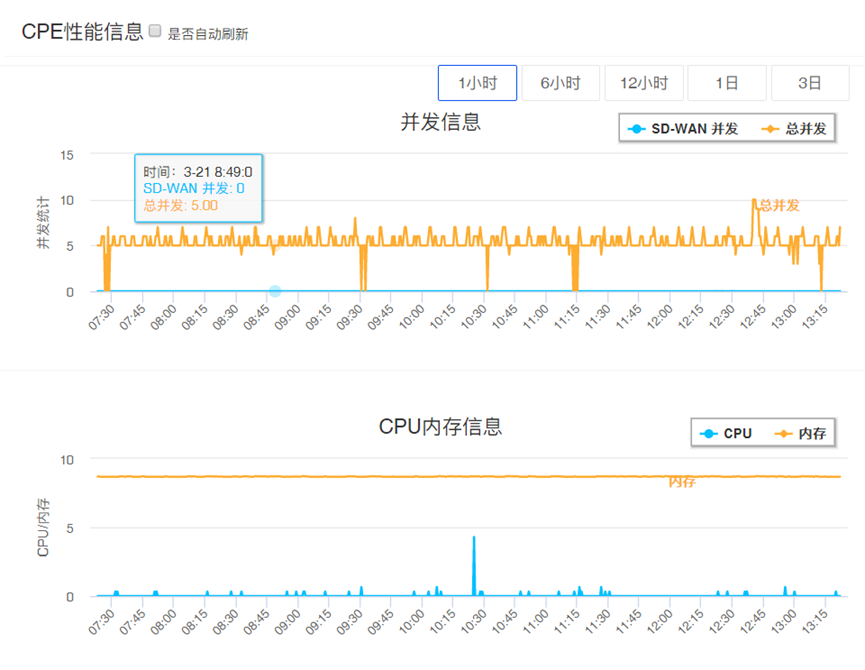

CPE性能参数,显示该CPE的并发和CPU内存。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器8.fw_.png)

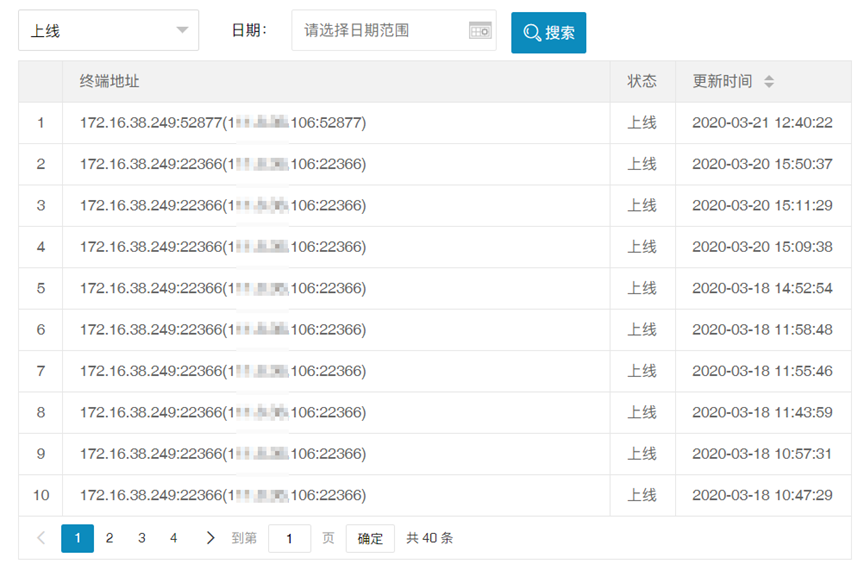

CPE日志,显示CPE上线的WAN IP和出口IP、上下线时间。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器9.fw_.png)
- CPE信息修改

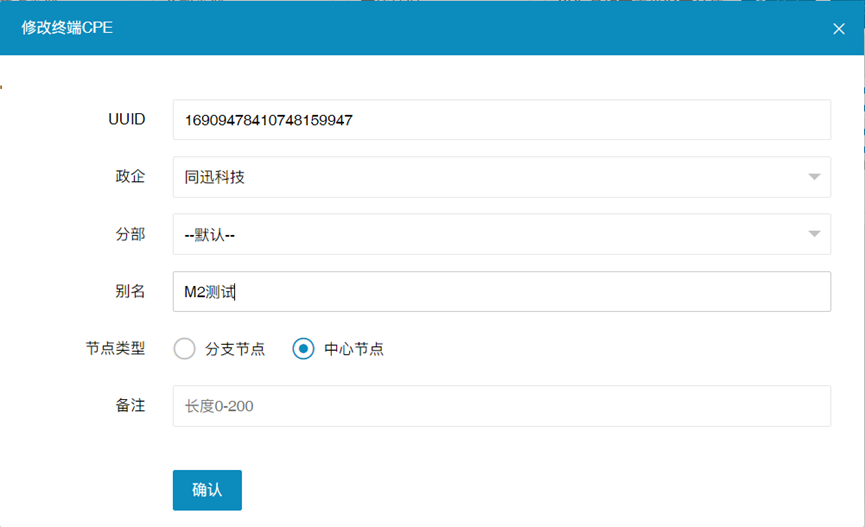

单击【修改】按钮,弹出对话框,用户可对CPE分部和名称进行修改。
别名:给CPE盒子取一个中文名称,方便区分。
节点类型:分支节点、中心节点。
- 分支节点:分支节点一般用于分支机构,分支节点只可与中心节点通信,
各分支节点之间不可相互通信。
- 中心节点:中心节点一般用户总部机构,中心节点可与该企业任何分支节点通信,可有多个中心节点,中心节点之间可相互互访。
简单概述:总部中心节点,分部分支节点为hub-spoke组网模式。
总部分部均为中心节点为full mesh组网模式。
注:云平台CPE名称字体为蓝色状态正常,红色为断开连接。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器10.fw_.png)
- CPE内网管理
单击【内网管理】按钮,弹出对话框,用户可对CPE内网进行管理。
内网网段:就是终端CPE的LAN口网段IP,通告其它分部CPE该CPE的内网可访问IP或网段。
旁路跨三层路由网段:填写三层交换机网内需要转发的内网网段。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器11.fw_.png)
- CPE配置管理
单击【配置管理】按钮,弹出对话框,用户可对CPE配置进行管理(LAN、XWAN、WIFI、DNS、静态路由、ACL规则、其他)。
LAN配置:修改CPE的LAN口IP地址,即DHCP内网网关,掩码一般为24或25。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器12.fw_.png)

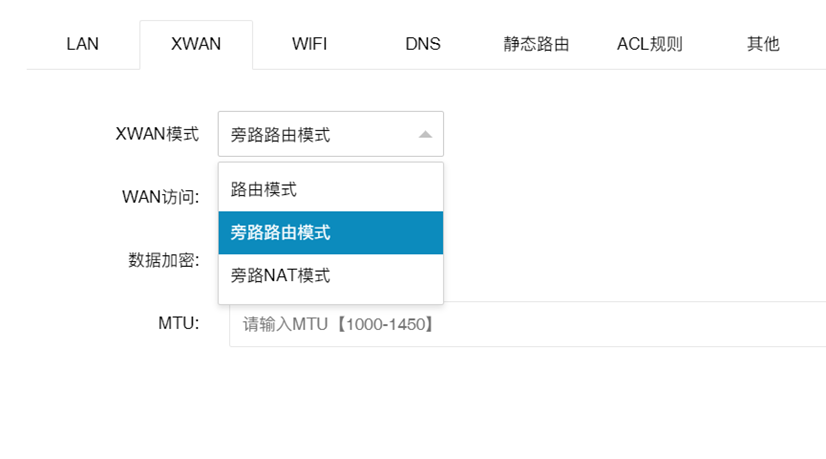

XWAN配置
模式:路由模式、旁路NAT模式、旁路路由模式,参考第五章。
加密:国密SM4
MTU:一般默认不用修改,当WAN线路为VPN出口等特殊场景,需要修改。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器13.fw_.png)
WIFI配置:带WIFI的CPE支持配置无线参数(SSID、加密方式、密码)。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器14.fw_.png)

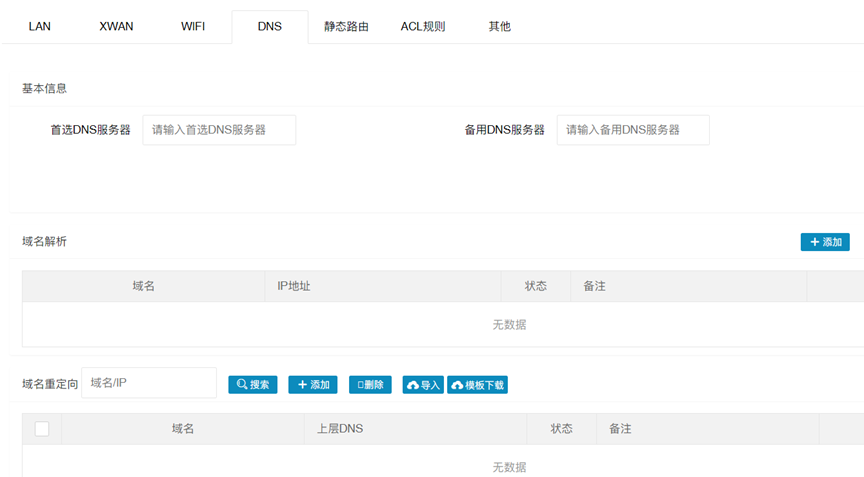

DNS配置:配置DHCP主辅DNS;配置域名强制本地A记录解析;配置域名强制重定向到指定上层DNS。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器15.fw_.png)
静态路由:用于内网特殊路由指向内网其它设备时使用。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器16.fw_.png)
- 1.3 内网

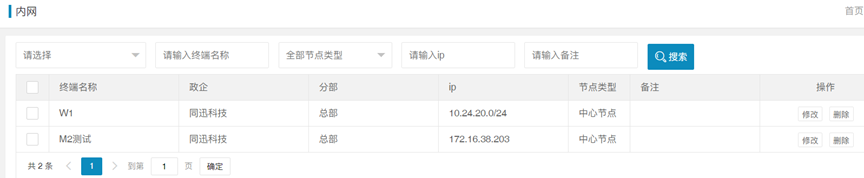

将企业内部所有终端的内网网段集中显示在此,方便集中管理。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器17.fw_.png)
- 1.4 链路
将企业内部所有终端的链路信息显示在此,方便集中管理,及时续费。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器18.fw_.png)
- 1.5 拓扑

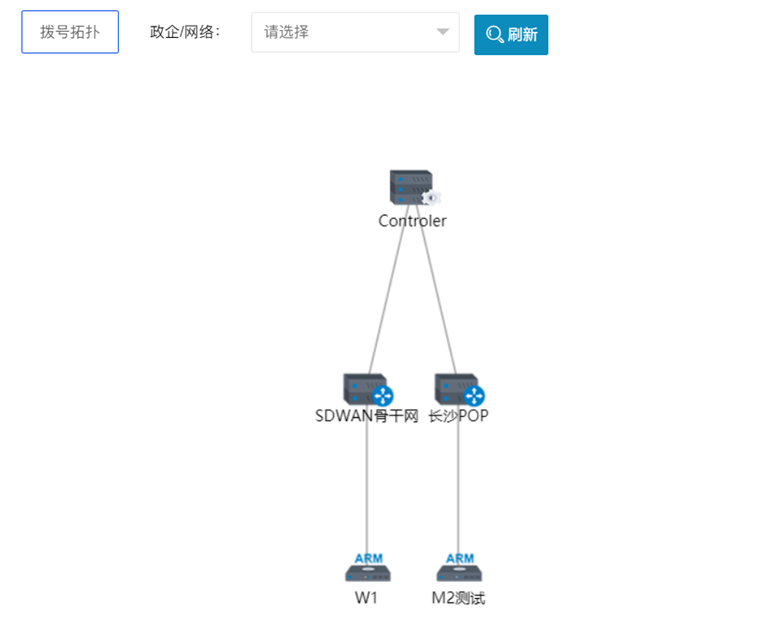

显示企业组网的拓扑图,例图为典型的Hub-spoke组网。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器19.fw_.png)
- 1.6 SAAS加速
显示企业的SAAS加速集,IP加速集或域名加速集。
- 1.7 极速上云
显示企业的CXP上云对接VBR端口,可对接阿里云、腾讯云、华为云、金山云、京东云、百度云、七牛云、平安云、京东云、青云、AWS、UCloud。
- 1.8 用户管理

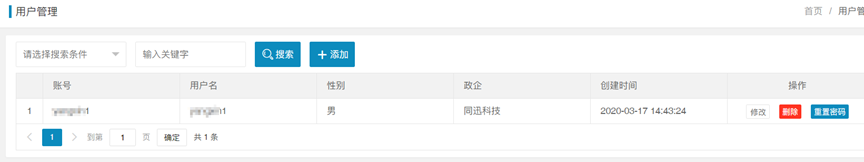

可对自己的帐号密码等信息修改,还可给同时添加维护帐号。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器20.fw_.png)
- 1.9 日志管理

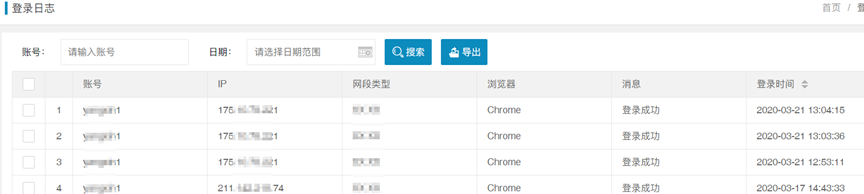

管理帐号的登录日志、操作日志查询。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器21.fw_.png)
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器22.fw_.png)
- 1.10 交易管理
显示企业充值和续费等信息。
- 1.11 个人中心

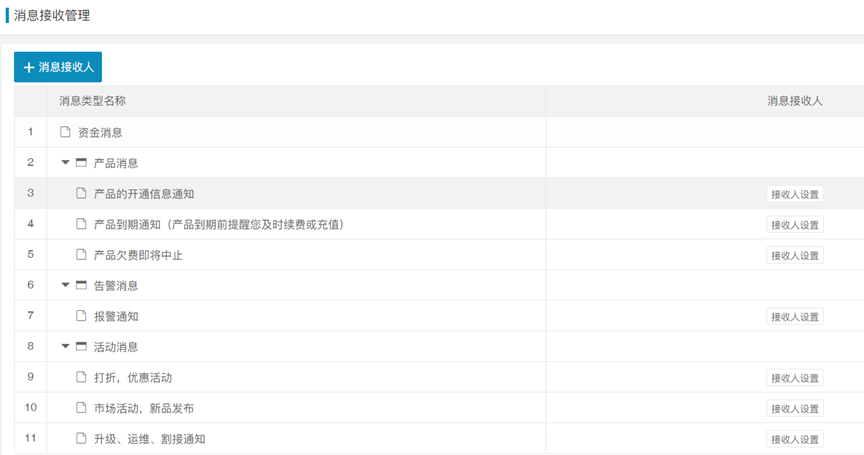

开通和故障等消息推送接收管理,站内信管理。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器23.fw_.png)
添加消息接收人,单击【消息接收人】-【添加】弹出添加设置对话框。
支持手机、邮箱、企业微信、钉钉群机器人等。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器24.fw_.png)
站内信,显示资金、产品、告警、公告等信息。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器25.fw_.png)
本地控制器模式
适用于神行者路由客户群体,不需要使用骨干网,自有公网节点,需要使用控制器组网,具体收费标准联系商务。
这里会需要使用【POP管理】功能。添加POP点方法。

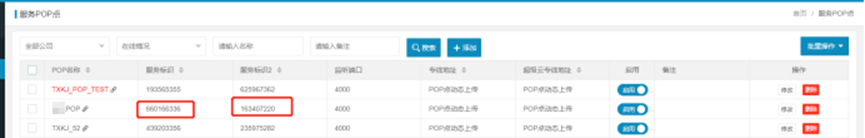

云平台配置:名称、端口(XWAN配置的服务端端口,默认4000)、线路IP(路由的出口线路IP)为必填项。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器26.fw_.png)
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器27.fw_.png)

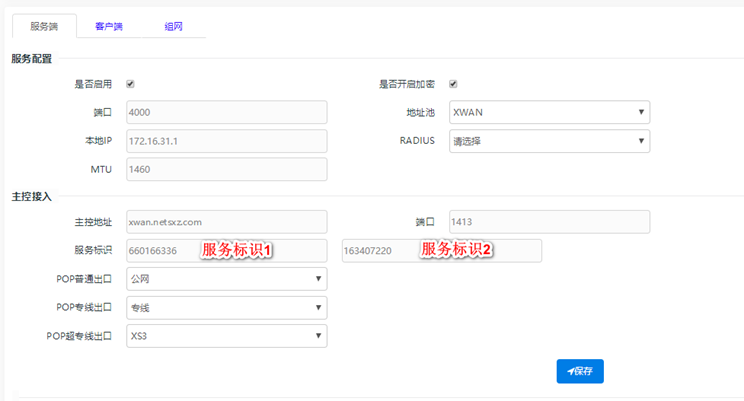

路由配置:在路由WEB【网络设置】-【XWAN】。
先配置好XWAN服务、地址池等,然后在主控接入填入服务标识1和2,域名为xwan.netsxz.com,端口默认(也可对端口进行自定义修改)。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器28.fw_.png)
注:云平台POP点名称字体为黑色状态正常,红色为断开连接。
POP上线后,即可使用该点进行组网,组网方法参考前六章。
CPE远程管理

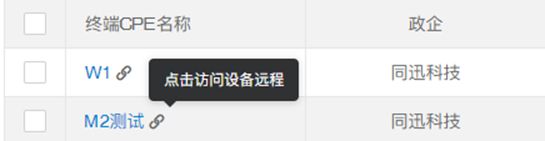

CPE管理,点击CPE名称旁边的链接按钮,即可弹出该CPE远程管理页面。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器29.fw_.png)

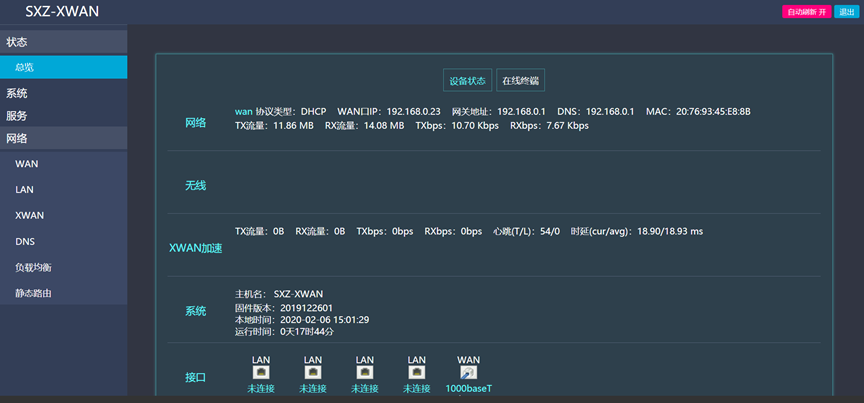

总览:WAN口状态、无线状态、XWAN状态、端口状态。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器30.fw_.png)

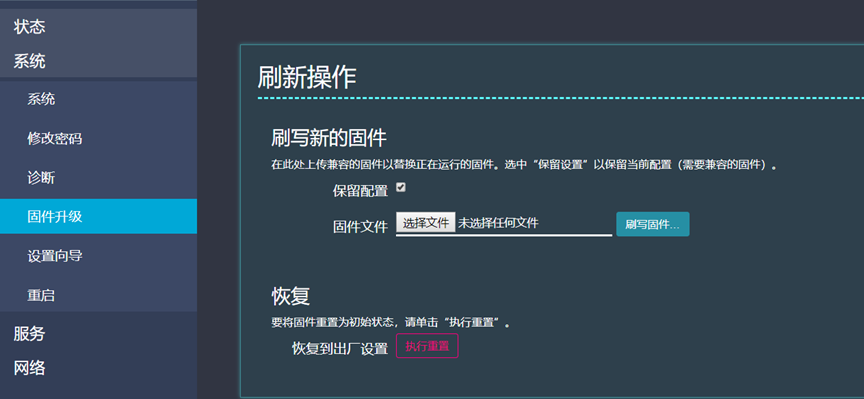

固件升级:手动更新固件版本,非同型号固件无法更新。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器31.fw_.png)

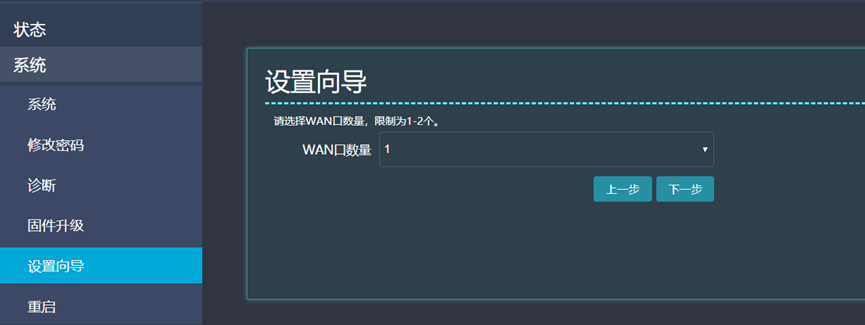

设置向导:初始化CPE一键向导。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器32.fw_.png)

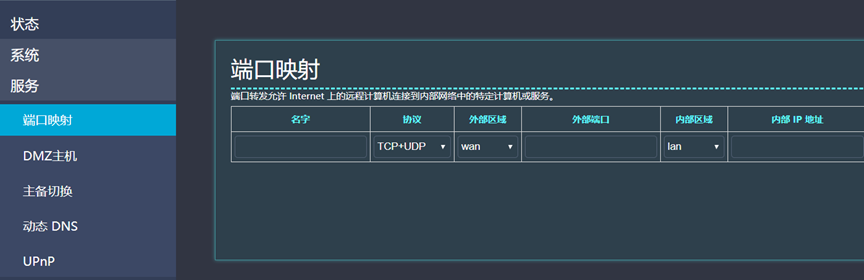

服务:端口映射、DMZ主机、动态DNS(DDNS)、UPNP不详细介绍了,主备切换参考第二章。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器33.fw_.png)
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器33.fw_-1.png)
网络:WAN配置、LAN配置、DNS配置、静态路由,目前这些配置都可以通过云平台完成;负载均衡配合云平台ACL使用,目前功能还在完善。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器34.fw_.png)

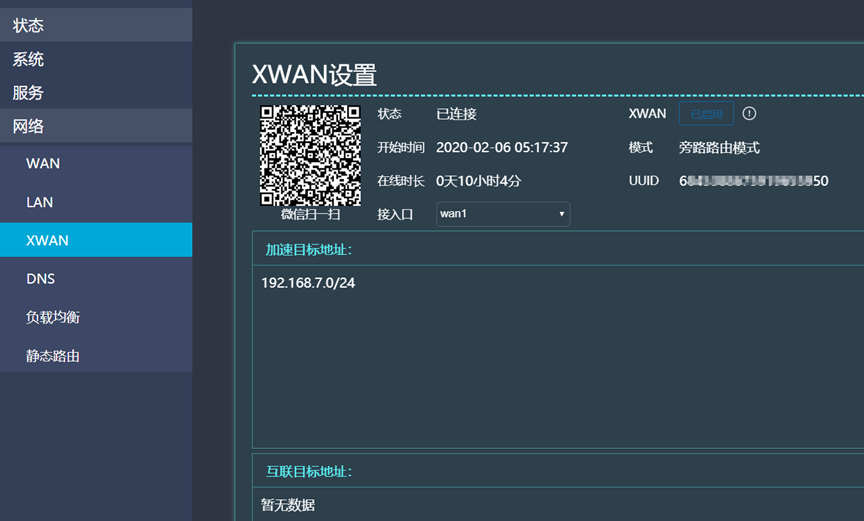

XWAN界面:XWAN的UDID、状态和在线时间、模式,加速目标地址、互联目标地址。
![](http://www.stacksnet.com/wp-content/uploads/2020/12/SD-WAN控制器36.fw_.png)
